6 Začínáme

6.1 Vybalení tiskárny a manipulace

Tiskárnu uchopte za horní rám a vyndejte z krabice. Při manipulaci s tiskárnou dbejte maximální opatrnosti, abyste nepoškodili elektroniku a tím i funkčnost tiskárny. Při jakékoliv manipulaci s tiskárnou držte tiskárnu vždy za horní rám s tiskovou plochou od sebe kolmo na zem (viz obr. 3).

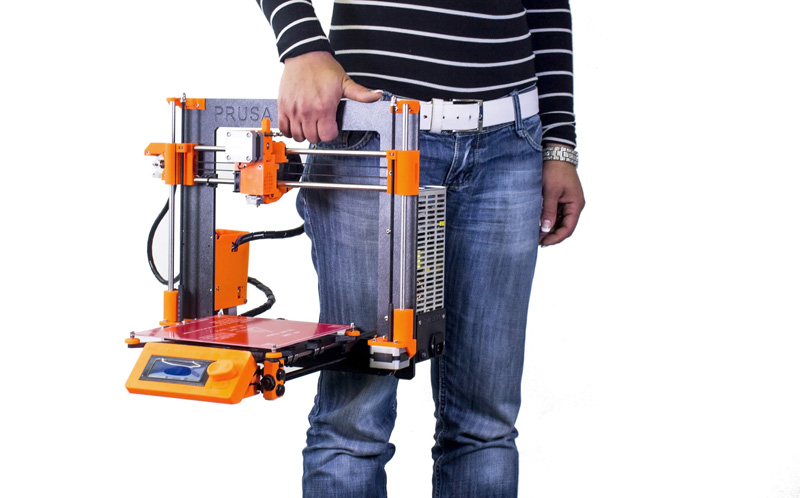

Obr. 3 - Správná manipulace s tiskárnou

6.2 Sestavení tiskárny

Pokud vlastníte Stavebnici Prusa i3 Plus 1.75, doporučujeme řídit se postupem a skládat stavebnici podle návodu přiloženého u stavebnice nebo podle on-line manuálu na adrese manual.prusa3d.com. (On-line manuál je totožný s manuálem přiloženým ke stavebnici. Manuály na webu jsou dostupné v několika jazykových verzích. Samotná stavba tiskárny by neměla zabrat více než jeden pracovní den. Po úspěšném sestavení pokračujte k bodu Příprava tiskárny pro tisk.

6.3 Příprava tiskárny pro tisk

  • Tiskárnu umístěte do vodorovné polohy, nejlépe na pevný pracovní stůl v místě, kde není průvan.

  • Na rám tiskárny připevněte držáky pro filament.

  • Vybalte filament z krabice a zkontrolujte zda není konec struny, který budete zavádět do tiskové hlavy, nijak poškozený nebo ohnutý. V případě potřeby poškozenou (ohnutou) část odstřihněte malými štípacími kleštemi.

  • Filament následně zavěste na držáky. Ujistěte se, že se cívka s filamentem může bez problémů otáčet kolem své osy.

  • Nezapomeňte se pro inspiraci podívat na sekci videí na našem webu www.prusa3d.cz/videa-jak-pouzivat-tiskarnu/ - najdete zde spoustu informací nejen o tiskárně, ale i praktické ukázky jak tisknout různé 3D objekty.

Filament je zažitý obecný název pro tiskovou strunu - materiál na cívce, z něhož tisknete objekty na své 3D tiskárně.

6.3.1 Příprava skla pro tisk

Bez správně přípravy objekt nebude na tiskové ploše dobře držet. Různé materiály vyžadují různou přípravu skla - více informací najdete v sekci Materiály. Všeobecně však platí následující postup:

  • Sklo pro tisk připravujte zásadně za studena.

  • Na sklo naneste rovnoměrnou vrstvu lepidla Kores dodávaného spolu s tiskárnou. Podmínkou je pouze jedna tenká vrstva.

  • Po zaschnutí lepidla na povrch skla naneste jednu vrstvu ABS Juice, který dodáváme spolu s tiskárnou v plastové láhvi.

  • Sklo po zaschnutí připevněte svorkami na podložku.

Na sklo dodávané s tiskárnou i stavebnicí byl Kores i vrstva ABS Juice již naneseny ve výrobě, není je tedy nutné pro první tisk znovu aplikovat.

6.3.2 Příprava ABS Juice

Aceton je extrémně hořlavá, rychle se odpařující se kapalina. Vždy s ním manipulujte v dobře větrané místnosti, chraňte oči a pokožku před potřísněním. Nikdy s acetonem nepracujte v blízkosti otevřeného ohně nebo jiného zdroje tepla; ani v prostorách, kde může dojít k přeskoku jiskry - acetonové výpary se velmi snadno vznítí. Po spotřebování ABS Juice dodávaného s tiskárnou si velmi snadno můžete připravit vlastní směs. K výrobě budete potřebovat bezpečnou nádobu, v níž lze přechovávat aceton, čistý aceton a filament. ABS Juice vznikne rozpuštěním ABS v čistém acetonu v poměru 34 cm filamentu o tloušťce 1,75 mm na 30 ml acetonu. Nádobka rozprašovače původního ABS Juice má 100 ml, takže z cívky odstřihněte filament v délce přibližně 114 cm. Filament nastříhejte na kratší kousky tak, aby se pohodlně vešly do připravené lahve a následně materiál v lahvi zalijte čistým acetonem. Nádobu bezpečně uzavřete a několik minut protřepejte. Před prvním použitím nechte směs několik hodin odstát, aby se ABS filament dokonale rozpustil v acetonu.

Směs nabízíme připravenou také na našem e-shopu: shop.prusa3d.com

6.3.3 Zapojení

  • Zkontrolujte umístění a upevnění skla na vyhřívané podložce.

  • Zapojte napájecí kabel do elektřiny

6.3.4 Kalibrace

Před prvním tiskem je nutná kalibrace tiskárny z důvodu přesného a úspěšného tisku. Pokud s tiskárnou výrazněji manipulujete po první kalibraci, je vždy dobré ji následně znovu zkontrolovat, případně zkalibrovat. Pro úspěšnou kalibraci je potřebné mít vždy tiskárnu nahřátou - jak trysku, tak podložku. Učiníme tak přes LCD panel.

  • Stiskněte hlavní tlačítko čímž se dostanete do hlavní nabídky. Následně zvolte pootočením možnost Predehrev, potvrďte opět hlavním tlačítkem. Následně zvolte materiál z kterého budete tisknout. Materiál vyberte a potvrďte stiskem hlavního tlačítka. Tím se nám tryska i podložka nahřeje na požadovanou teplotu.

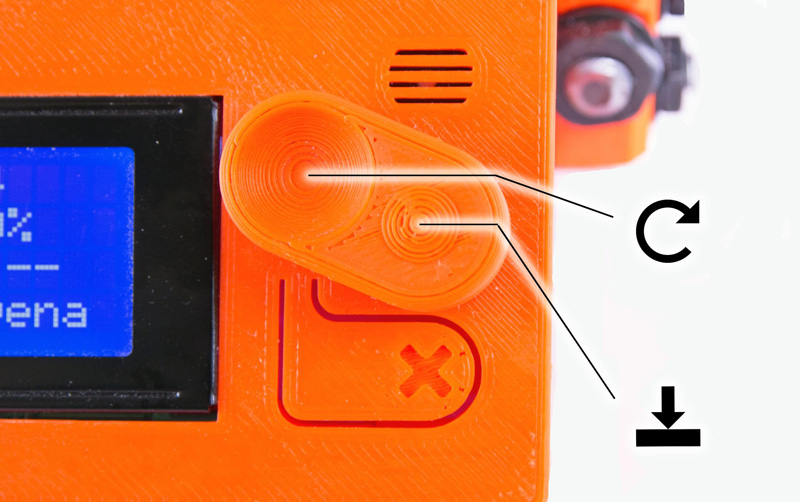

Obr. 4 - Ovládání LCD displeje

  • Pro kalibraci budeme potřebovat obyčejný vizitkový papír (250 g/m2). V hlavní nabídce zvolíme Nastavení a následně možnost Auto home. Tímto se nám všechny osy dostanou do [0, 0, 0] pozic.
  • Kalibračním (vizitkovým) papírem zkusíme projet mezi tryskou a podložkou, kde nám musí vzniknout lehké, ne však přílišné tření. Vzdálenost nastavujeme aretačními kolečky. Tuto akci musíme provést ve všech rozích podložky. Tiskovou hlavu posuňte do jednotlivých rohů rukou - dejte pozor na spálení, tryska i podložka jsou při kalibraci zahřáté!

Kalibrační papír přibalujeme do balení k vyhřívané podložce a sklu. Pokud byste jej náhodou ztratili, vystačíte si s obyčejným vizitkovým papírem. **

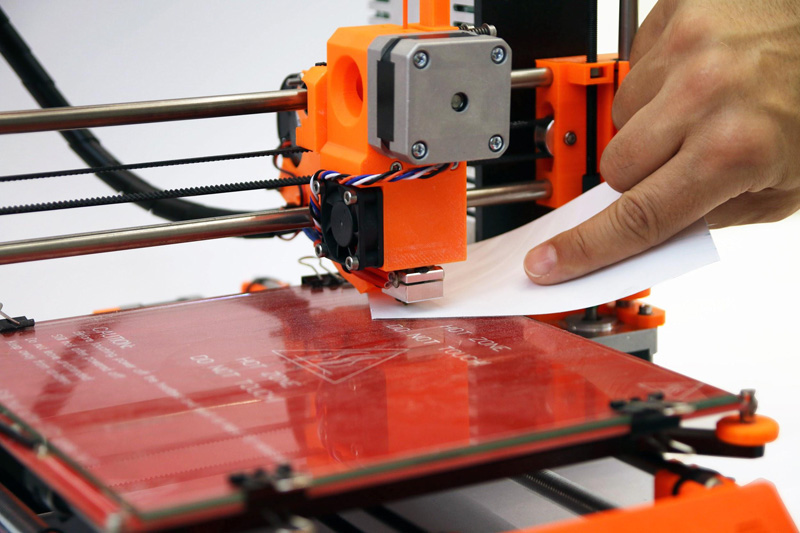

Obr. 5 - Kalibrace tiskárny vizitkovým papírem, oranžové kalibrační kolečko je na obrázku v pravém dolním rohu.

Obrázky 6 ukazují první vytištěnou vrstvu. Na obrázku 6a je tisková hlava příliš vysoko, obrázek 6b ukazuje první vrstvu na správně správně zkalibrované tiskárně a obrázek 6c ilustruje, jak bude vypadat počátek tisku, pokud je tisková hlava příliš nízko.

Obr. 6a - Tryska je příliš vysoko nad sklem, filament se nepřilepil na podložku správně a odlepuje se.

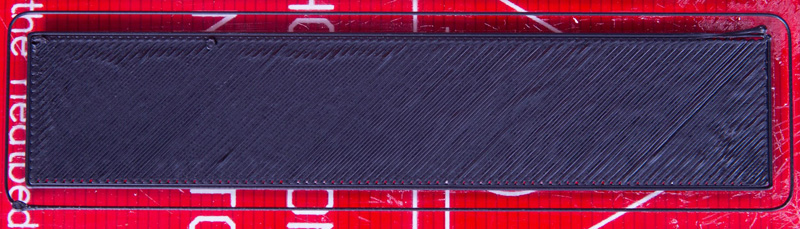

Obr. 6b - Správně zkalibrovaná tiskárna, plynulé navázání jednotlivých vrstev filamentu na sebe.

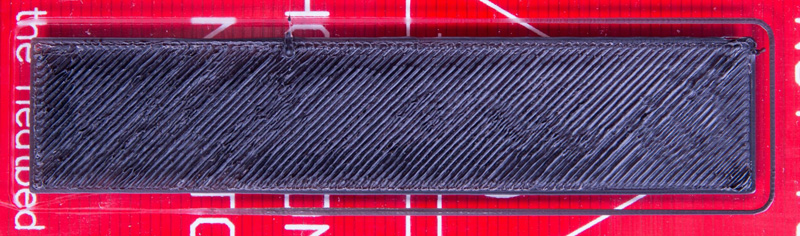

Obr. 6c - Tryska je moc blízko sklu. Vrstvy jsou příliš blízko sebe.

6.3.5 Zavedení filamentu do tiskové hlavy

Pokud postupujete návodem, trysku i podložku již máte předehřátou.

  • Pro úspěšné zavedení filamentu je nezbytné předehřát trysku, nejlépe pak i podložku, abychom poté mohli ihned tisknout. Trysku předehřejte podle používaného materiálu. Informace o potřebných teplotách trysky a podložky v závislosti na materiálu najdete v sekci Materiály.

  • Na LCD panelu stiskněte hlavní tlačítko čímž se dostanete do hlavní nabídky. Filament zaveďte do tiskové hlavy a následně zvolte pootočením v hlavním menu možnost Zavest filament, potvrďte opět hlavním tlačítkem. Motor filament uchytí a sám zavede do tiskové hlavy. Špičku filamentu sestřihněte tak, aby delší strana byla vlevo - na straně podávacího kolečka (viz detail na obr. 7).

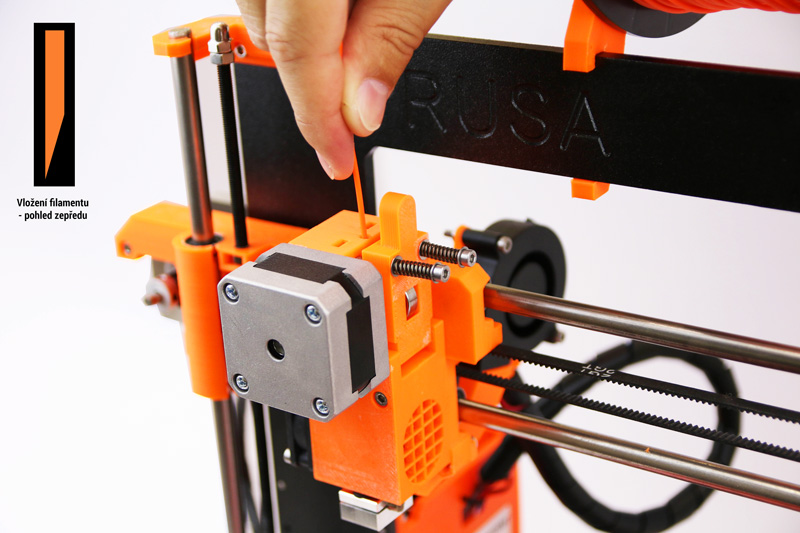

Obr. 7 - Zavedení filamentu do tiskové hlavy, v detailu zastřižení filamentu
